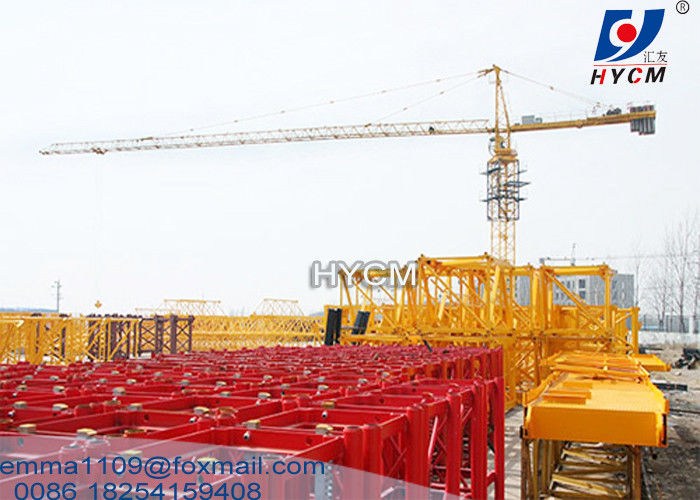

QTZ25 3008 छोटे टॉपकिट टावर क्रेन मुक्त खड़े ऊंचाई 25M

QTZ25 3008 छोटे टॉपकिट टावर क्रेन मुक्त खड़े ऊंचाई 25M

संक्षिप्त पैरामीटरः

1. मॉडल: QTZ25(TC3008) टॉपकिट टावर क्रेन

2प्रकारः स्थिर और बाहरी चढ़ाई

3. जिब की लंबाईः 30 मीटर

4. टिप लोडः 0.8 टन

5अधिकतम भारः 2 टन

6.स्वतंत्र ऊंचाईः 25 मीटर

7अधिकतम ऊंचाईः 60 मीटर

विनिर्देश

तकनीकी विशेषताएं

1)उन्नत तकनीकी विनिर्देश:

अधिकतम त्रिज्या 30 मीटर है, स्थिर ऊंचाई 25 मीटर है, यह अधिकतम ऊंचाई 60 मीटर तक पहुंच सकती है।

2) यह लघु टावर क्रेन/मिनी टावर क्रेन निम्न मंजिला भवनों के निर्माण के लिए प्रयुक्त होती है, सामान्यतः 4-10 लेयर्स होती है।

3) यह अंतरराष्ट्रीय स्तर पर अच्छी तरह से प्राप्त सुंदर आकार को अपनाता है।
4) उच्च कार्य गति और उत्कृष्ट गति विनियमन प्रदर्शन।
5) केबिन/ऑपरेशन रूम को अच्छी दृष्टि और बड़ी जगह के साथ स्वतंत्र रूप से बाहरी रूप से स्थापित किया गया है।
6) टावर क्रेन की विश्वसनीय कार्य स्थिति सुनिश्चित करने के लिए सुरक्षा उपकरणों के पूर्ण सेट से लैस।

कुछ भाग

1बाहरी चढ़ाई टॉवर क्रेन को कंक्रीट के आधार पर जमीन पर तय किया गया है।

2इसके बाद आधार को मस्तूल से जोड़ा जाता है जिससे क्रेन की ऊंचाई होती है।

3इसके अलावा मास्ट को स्लीविंग यूनिट से जोड़ा जाता है जिससे क्रेन घूम सकती है।

4घुमावदार इकाई के ऊपर तीन मुख्य भाग होते हैं जो हैंः लंबा क्षैतिज जिब, छोटा काउंटर-जिब और टॉवर हेड।

5. लंबी क्षैतिज जेब क्रेन का वह भाग है जो भार ले जाता है।

6काउंटर-जिब एक काउंटरवेट ले जाता है, जो आमतौर पर कंक्रीट के ब्लॉकों से बना होता है, जबकि जिब क्रेन के केंद्र से और उसके केंद्र से लोड को निलंबित करता है।

7क्रेन ऑपरेटर या तो टावर के शीर्ष पर एक कैब में बैठता है या ग्राउंड से रेडियो रिमोट कंट्रोल द्वारा क्रेन को नियंत्रित करता है।पहले मामले में ऑपरेटर के केबिन सबसे आम तौर पर टावर के शीर्ष पर स्थित है टर्नटेबल से जुड़ा, लेकिन इसे जेब पर या टावर के नीचे आंशिक रूप से लगाया जा सकता है।

8लिफ्टिंग हुक को क्रेन ऑपरेटर द्वारा इलेक्ट्रिक मोटर्स का उपयोग करके चलाने के लिए किया जाता है।

9हुक उस भार को उठाने के लिए लंबी क्षैतिज बांह पर स्थित होता है जिसमें इसका मोटर भी होता है।
