उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: KANGTAI TOWER CRANE
प्रमाणन: Customs Union CU-TR EAC
मॉडल संख्या: QTZ125 फ्लैट टॉप टॉवर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $93800-108800 per set
पैकेजिंग विवरण: नग्न पैकिंग, 5*40'HQ कंटेनर प्रति सेट QTZ125 फ्लैट टॉप टॉवर क्रेन
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 20 दिन बाद
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: प्रति माह 40 सेट
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
डबल टॉप स्लीविंग |
भार: |
10टी |
बूम: |
60 मी |
बख्शीश। भार: |
1.5टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*3 M L46A1 |
इलेक्ट्रिक बॉक्स: |
श्नाइडर |
विद्युत आपूर्ति: |
380V/50Hz, 415V/50Hz, 220V/50Hz या ग्राहकों की आवश्यकता के अनुसार |
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
डबल टॉप स्लीविंग |
भार: |
10टी |
बूम: |
60 मी |
बख्शीश। भार: |
1.5टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*3 M L46A1 |
इलेक्ट्रिक बॉक्स: |
श्नाइडर |
विद्युत आपूर्ति: |
380V/50Hz, 415V/50Hz, 220V/50Hz या ग्राहकों की आवश्यकता के अनुसार |

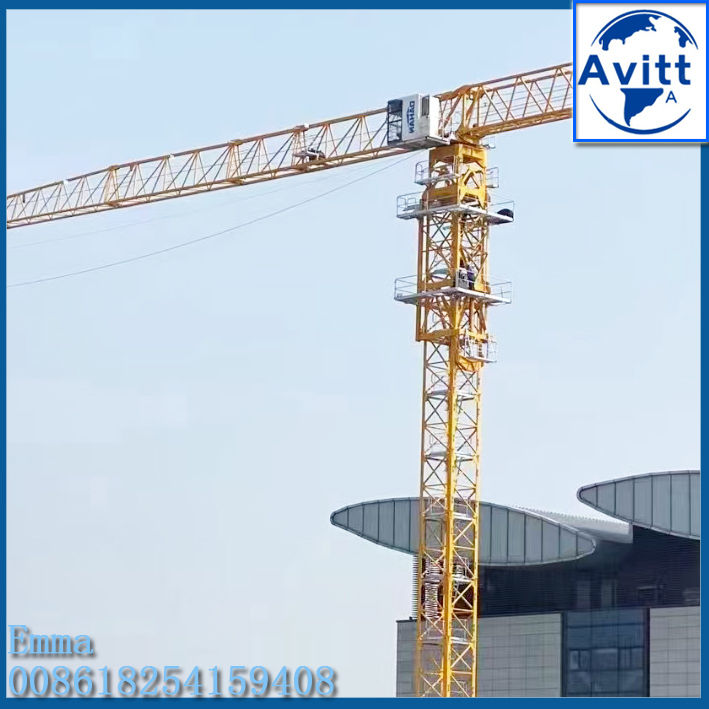

PT6015 QTZ125 फ्लैट टॉप टावर क्रेन L46A1 मस्तूल सेक्शन CE EAC सर्टिफिकेट के साथ
शॉट पैरामीटर
1.TZ125 फ्लैट टॉप टावर क्रेन
2. प्रकार: फिक्स्ड और बाहरी चढ़ाई
3. वर्किंग जिब लंबाई: 60m
4. टिप लोड: 1.5t
5. मैक्स. लोड: 10t
6. फ्रीस्टैंडिंग ऊंचाई: 45m
विशिष्टता
| रेटेड लिफ्टिंग मोमेंट | 1250KN.m |
| रेटेड लोडिंग क्षमता | 10t |
| मैक्स. लिफ्टिंग लोड | 10t |
| टिप लोड | 1.5t |
| मैक्स. लिफ्टिंग ऊंचाई | 200m |
| स्पैन | 60m |
| फ्री स्टैंडिंग ऊंचाई | 45m |
| रस्सी की लंबाई | 400m |
| वर्किंग रेंज | 3-60m |
| स्लीविंग स्पीड | 0-0.6r/min |
| ट्रॉली स्पीड | 0-40 m/min |
| जैकिंग-अप स्पीड | 0.4 m/min |
| होइस्टिंग स्पीड | (a=2)0-80; (a=4)0-40 |
| बिजली की आपूर्ति | 380V/50Hz या अन्य |
| पावर कैपेसिटी | 56kw |
| इलेक्ट्रिक स्विच बॉक्स | श्नाइडर |
| मुख्य सामग्री | 180*18 /एंगल स्टील/Q355B |
| मस्तूल सेक्शन आयाम | 1.6*1.6*3m L46A1 |
प्रक्रिया विशेषताएं
1) मुख्य सेक्शन अंगों और कॉर्ड बूम में स्वचालित जलमग्न आर्क वेल्डिंग को अपनाया जाता है। इसमें उच्च तापीय दक्षता, उच्च प्रवेश, उच्च उत्पादन दक्षता है, जबकि छिद्रों और दरार दोषों को कम करता है, वेल्ड की ताकत और सुंदर उपस्थिति को बढ़ाता है।
2) हम कार्बन डाइऑक्साइड गैस वेल्डिंग को अपनाते हैं; इसमें गर्मी केंद्रित, एक छोटी वेल्डिंग लाइन, उच्च शक्ति और जंग और दरार के लिए प्रतिरोध है। यह तनाव और विरूपण को कम कर सकता है, इसमें उच्च शक्ति और जंग और दरार के लिए प्रतिरोध है।
3) स्टील की सतह की कठोरता को मजबूत करने के लिए मस्तूलों के लिए शॉट ब्लास्टिंग का उपयोग किया जाता है; पेंट के आसंजन को बढ़ाएं और इसके जीवन को लम्बा करें
विवरण
1. फिक्स्ड टावर क्रेन बेस एक कंक्रीट नींव पर जमीन से जुड़ा हुआ है
2. बेस को फिर मस्तूल सेक्शन से जोड़ा जाता है जो क्रेन को उसकी ऊंचाई देता है।
3. इसके अलावा मस्तूल को स्लीविंग यूनिट से जोड़ा जाता है जो क्रेन को स्लीविंग करने की अनुमति देता है।
4. क्षैतिज जिब (वर्किंग आर्म) क्रेन का वह हिस्सा है जो लोड ले जाता है।
5. काउंटर-जिब एक काउंटरवेट ले जाता है जबकि जिब क्रेन के केंद्र से और उससे लोड को निलंबित करता है।
6. क्रेन ऑपरेटर आमतौर पर टावर के शीर्ष पर केबिन में रहता है।
7. लिफ्टिंग हुक को ऑपरेटर द्वारा इलेक्ट्रिक मोटर्स का उपयोग करके संचालित किया जाता है ताकि शीव्स की एक प्रणाली के माध्यम से वायर रोप केबलों में हेरफेर किया जा सके जो निर्माण सामग्री को उठाते हैं
स्टील संरचना:पोटैन टेक्नोलॉजी अपग्रेड
1. स्टैंडर्ड सेक्शन L46A1 को अपनाता है, और पूरी मशीन प्लेट Q355B सामग्री है
2. क्लाइम्बिंग केज पोटैन MC सीरीज को अपनाता है
3. ऊपरी और निचले टर्नटेबल पोटैन MCT133 संरचना को अपनाते हैं
4. सेंटर ट्रांजिशन सेक्शन Q355B सॉलिड राउंड स्टील को अपनाता है
5. जिब का ऊपरी कॉर्ड Q355B सॉलिड राउंड स्टील को अपनाता है, और निचला कॉर्ड Q355B एंगल स्टील बकल स्क्वायर और शार्प स्क्वायर ट्यूब को अपनाता है
6. बैलेंस जिब Q355B, H-आकार के स्टील को अपनाता है
