उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HYCM
प्रमाणन: Customs Union CU-TR EAC
मॉडल संख्या: QTZ6012 टॉपकिट टॉवर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $61400-69800 per set
पैकेजिंग विवरण: नग्न पैकिंग, 5*40'HQ कंटेनर।
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 10 दिन बाद
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: प्रति माह 40 सेट
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
आत्म उदय |
अधिकतम भार: |
6 टन |
जिब की लंबाई: |
60 मीटर |
बख्शीश। भार: |
1.2t |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मीटर (ब्लॉक प्रकार) |
इलेक्ट्रिक बॉक्स: |
श्नाइडर |
विद्युत आपूर्ति: |
380V/50Hz, 415V/50Hz, 220V/50Hz या ग्राहकों की आवश्यकता के अनुसार |
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
आत्म उदय |
अधिकतम भार: |
6 टन |
जिब की लंबाई: |
60 मीटर |
बख्शीश। भार: |
1.2t |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मीटर (ब्लॉक प्रकार) |
इलेक्ट्रिक बॉक्स: |
श्नाइडर |
विद्युत आपूर्ति: |
380V/50Hz, 415V/50Hz, 220V/50Hz या ग्राहकों की आवश्यकता के अनुसार |

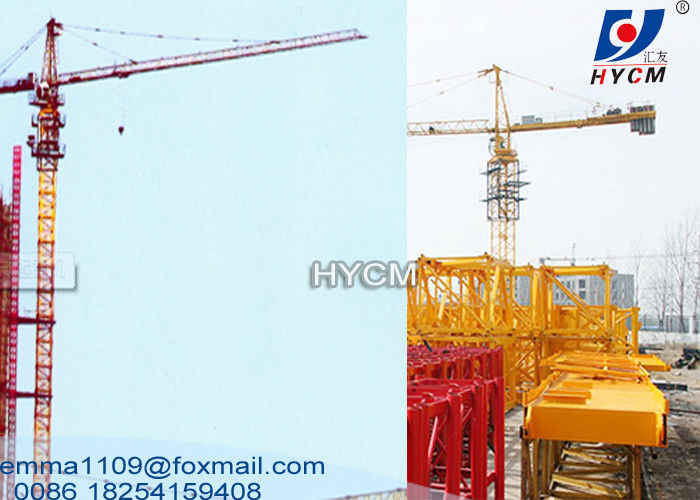

QTZ6012 स्व-वृद्धि टॉपकिट टावर क्रेन अधिकतम भार 6 टन जिब लंबाई 60 मीटर
शॉट पैरामीटर
1.TC6012 टॉपकिट टावर क्रेन
2प्रकारः स्थिर और बाहरी चढ़ाई
3कामकाजी जेब लंबाईः 60 मीटर
4. टिप लोडः 1.2 टन
5अधिकतम भारः 6 टन
6. स्वतंत्र रूप से खड़े होने की ऊंचाईः 40 मीटर
विनिर्देश
| नामित लिफ्टिंग मोमेंट | 800KN.m |
| नामित लोड क्षमता | 6t |
| अधिकतम भार उठाना | 6t |
| टिप लोड | 1.2t |
| अधिकतम उठाने की ऊंचाई | 150 मीटर |
| स्पैन | 60 मीटर |
| मुक्त खड़े होने की ऊंचाई | 40 मीटर |
| रस्सी की लंबाई | 400 मीटर |
| कार्यक्षेत्र | 3-50 मीटर |
| घुमावदार गति | 0.6r/मिनट |
| ट्रॉली की गति | 40/20 मी/मिनट |
| जैक-अप गति | 0.4 मी/मिनट |
| उठाने की गति | (a=2) 80/40/20; (a=4) 40/20/4.25 |
| विद्युत आपूर्ति | 380V/50Hz या अन्य |
| विद्युत क्षमता | 46.2kw |
| विद्युत स्विच बॉक्स | श्नाइडर |
| मुख्य सामग्री | 135*12 मिमी/वर्ग ट्यूब/Q345B |
| मास्ट सेक्शन के आयाम | 1.833*1.833*2.5 मीटर |
प्रक्रिया की विशेषताएं
1) मुख्य अनुभाग के अंगों और कॉर्ड बूम में स्वचालित डुबकी आर्क वेल्डिंग को अपनाया जाता है। इसमें उच्च थर्मल दक्षता, उच्च प्रवेश, उच्च उत्पादन दक्षता है,जबकि छिद्रों और दरार दोषों को कम, वेल्ड ताकत और सुंदर उपस्थिति को बढ़ाता है।
2) हम कार्बन डाइऑक्साइड गैस वेल्डिंग को अपनाते हैं; इसमें केंद्रित गर्मी, एक छोटी वेल्डिंग लाइन, उच्च शक्ति और जंग और दरार के प्रतिरोध है। यह ट्रेस और विरूपण को कम कर सकता है,यह उच्च शक्ति और जंग और दरार के लिए प्रतिरोधी है.
3) शॉट ब्लास्टिंग का उपयोग स्टील की सतह की कठोरता को मजबूत करने के लिए मस्तूल के लिए किया जाता है; पेंट चिपकने को बढ़ाना और इसके जीवन को लंबा करना
विवरण
1. फिक्स्ड टावर क्रेन का आधार एक कंक्रीट नींव पर जमीन पर तय
2इसके बाद आधार को मास्ट सेक्शन से जोड़ा जाता है जिससे क्रेन की ऊंचाई होती है।
3इसके अलावा मास्ट को घुमावदार इकाई से जोड़ा जाता है जो क्रेन को घुमावदार करने की अनुमति देता है।
4क्षैतिज जेब (कामकाजी बांह) क्रेन का वह भाग है जो भार ले जाता है।
5काउंटर-जिब एक काउंटरवेट ले जाता है जबकि जिब क्रेन के केंद्र से और उसके केंद्र से भार को निलंबित करता है।
6क्रेन ऑपरेटर आमतौर पर टावर के शीर्ष पर केबिन में रहते हैं।
7. उठाने वाले हुक को ऑपरेटर द्वारा विद्युत मोटर्स का उपयोग करके चलाने के लिए किया जाता है ताकि तार रस्सी के केबलों को एक गुच्छा प्रणाली के माध्यम से संभाला जा सके जो निर्माण सामग्री को उठाता है
