उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: AVITT or others
प्रमाणन: CE, ISO, GOST, CU-TR
मॉडल संख्या: QTZ63(PT5510) टावर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $52200-55700 per set
पैकेजिंग विवरण: नग्न पैकिंग, 5*40'HQ+1*20'GP कंटेनर।
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 15 दिन बाद
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: 30 सेट प्रति माह
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
6 टी |
जिब की लंबाई: |
55 मी |
बख्शीश। भार: |
1.0 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मीटर (ब्लॉक प्रकार) |
मुख्य राग: |
135*10मिमी (वर्ग ट्यूब) |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
6 टी |
जिब की लंबाई: |
55 मी |
बख्शीश। भार: |
1.0 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मीटर (ब्लॉक प्रकार) |
मुख्य राग: |
135*10मिमी (वर्ग ट्यूब) |
6 टन टॉपलेस टॉवर क्रेन टॉप स्लीविंग PT5510 खरीदारों के लिए अनुरोध
तकनीकी मापदंडPT5510 टावर क्रेन का
1) नाममात्र लिफ्टिंग मोमेंटः 630 KN.m
2) कार्य दूरीः 3-55 मीटर
3) अधिकतम भारोत्तोलन क्षमताः 6 टन
4) स्वतंत्र खड़े होने की ऊंचाईः 40 मीटर
5) संलग्न मानक ऊंचाईः 150 मीटर
6) उठाने की गति: 80/40/8.5 40/20/4.25 मी/मिनट
7) घुमावदार गतिः 0.6 आर/मिनट
टावर क्रेन PT5510 का विनिर्देश
| नामित लिफ्टिंग मोमेंट (kN.m) | 630 | |||||
| उठाने की ऊंचाई (मी) | रस्सी गिरना | स्वतंत्र खड़े स्थिर क्रेन | लंगरदार क्रेन | |||
| α=2 | 40 | 150 | ||||
| α=4 | 40 | 150 | ||||
| कार्य त्रिज्या (m) | अधिकतम कार्य त्रिज्या | 55 | ||||
| न्यूनतम कार्य त्रिज्या | 3 | |||||
| अधिकतम भारोत्तोलन क्षमता (टी) | 5 | |||||
| उठाने का तंत्र | रस्सी गिरना | α=2 | α=4 | |||
| गति (m/min) | 80/40/8.5 | 40/20/4.25 | ||||
| उठाने का भार (टी) | 1 | 2.5 | 2.5 | 5 | ||
| शक्ति (किलोवाट) | 24/24/5.5 | |||||
| टोलिंग तंत्र | गति (m/min) | 0.6 | ||||
| शक्ति (किलोवाट) | 3.7 | |||||
| घुमावदार तंत्र | गति (r/min) | 0.4 | ||||
| शक्ति (किलोवाट) | 4 | |||||
PT5510 टावर क्रेन के घटक
टावर क्रेन का उपयोग निर्माण और अन्य उद्योगों में सामग्री को उठाने और स्थानांतरित करने के लिए व्यापक रूप से किया जाता है। कई प्रकार के टावर क्रेन हैं। हालांकि वे प्रकार में भिन्न हैं, लेकिन वे कई प्रकार के हैं।मुख्य भाग समान हैं, इस प्रकार है:
मास्ट: क्रेन का मुख्य समर्थन टॉवर। यह स्टील के बेंच से बना है जो स्थापना के दौरान एक दूसरे से जुड़े होते हैं।
घुमावदार इकाई: स्लीविंग यूनिट मास्ट के शीर्ष पर स्थित है। यह वह इंजन है जो क्रेन को घूमने में सक्षम बनाता है।
परिचालन केबिन: ऑपरेटिंग केबिन घुमावदार इकाई के ठीक ऊपर स्थित है। इसमें ऑपरेटिंग कंट्रोल शामिल हैं।
जिब: जेब या ऑपरेटिंग आर्म क्रेन से क्षैतिज रूप से फैलता है। एक "लफिंग" जेब ऊपर और नीचे जाने में सक्षम है;एक स्थिर जेब में एक रोलिंग ट्रॉली होती है जो सामान को क्षैतिज रूप से ले जाने के लिए नीचे की तरफ चलती है.
हुक: हुक (या हुक) का उपयोग सामग्री को क्रेन से जोड़ने के लिए किया जाता है। यह मोटी स्टील केबलों के अंत में लटका हुआ है जो मोटर के लिए जेब के साथ चलते हैं।
वजन: उठे हुए सामानों के वजन को कम करने के लिए मास्ट के पीछे बड़े कंक्रीट के काउंटरवेट लगाए जाते हैं।

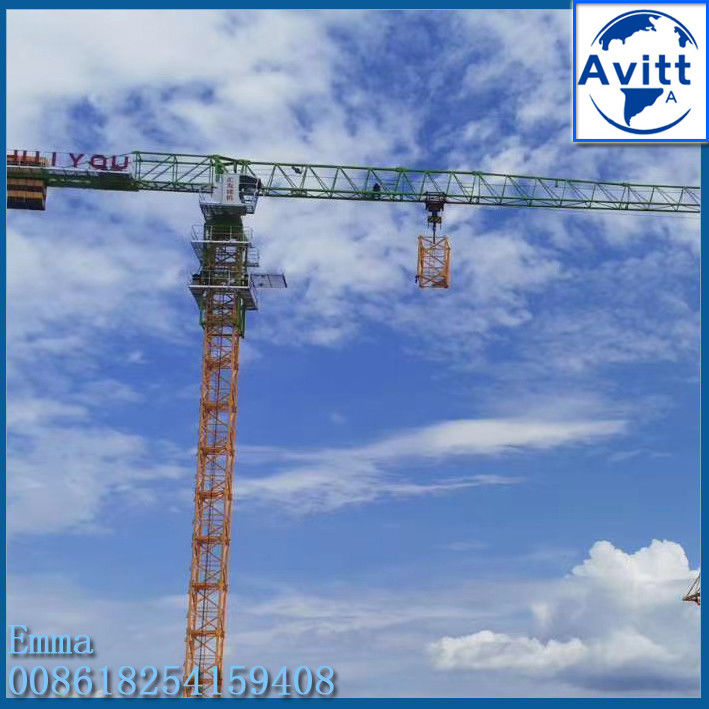

PT5510 टावर क्रेन की तस्वीरें
