उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: AVITT or others
प्रमाणन: CE, ISO, GOST, CU-TR
मॉडल संख्या: QTZ80(PT5515) टावर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $57900-60000 per set
पैकेजिंग विवरण: नग्न पैकिंग, 6*40'HQ कंटेनर।
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 20 दिन बाद
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: 30 सेट प्रति माह
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
6 टी |
जिब की लंबाई: |
55 मी |
बख्शीश। भार: |
1.5 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.833*1.833*2.5 मीटर (ब्लॉक प्रकार) |
मुख्य राग: |
135*12मिमी (वर्ग ट्यूब) |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
6 टी |
जिब की लंबाई: |
55 मी |
बख्शीश। भार: |
1.5 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.833*1.833*2.5 मीटर (ब्लॉक प्रकार) |
मुख्य राग: |
135*12मिमी (वर्ग ट्यूब) |
6 टन फ्लैट टॉप टावर क्रेन PT5515 QTZ80 55 मीटर जिब क्रेन टावर
विवरणPT5515 फ्लैट टॉप टावर क्रेन का
यह टावर क्रेन संतुलन क्रेन का एक आधुनिक रूप है जो एक कंक्रीट स्लैब पर जमीन पर तय होता है,टावर क्रेन अक्सर ऊंचाई और उठाने की क्षमता का सबसे अच्छा संयोजन देते हैं और उच्च इमारतों के निर्माण में उपयोग किया जाता है.
इसके बाद आधार को मास्ट से जोड़ा जाता है जिससे क्रेन को उसकी ऊंचाई मिलती है। इसके बाद मास्ट को स्लीविंग यूनिट (गियर और मोटर) से जोड़ा जाता है जिससे क्रेन घूम सकती है।
घुमावदार इकाई के ऊपर तीन मुख्य भाग होते हैं जो हैंः लंबी क्षैतिज जिब (कामकाजी बांह), छोटी काउंटर-जिब।
PT5515 फ्लैट टॉप टावर क्रेन का विनिर्देश
| मॉडल | QTZ80(PT5515) टॉपलेस टावर क्रेन | |
| कार्यक्षेत्र (मी) | 55 | |
| अधिकतम भार क्षमता (टी) | 6 | |
| टिप लोड (टी) | 1.5 | |
| मुक्त खड़े होने की ऊँचाई (मी) | 40 | |
| लंगरों के साथ ऊंचाई (एम) | 150 | |
| मास्ट सेक्शन आयाम (एम) | 1.833×1.833×2.5, वर्ग इस्पात 135×12 मिमी | |
|
उठाना तंत्र |
गति (m/min) | (a=2) 80/40/8.5; (a=4) 40/20/4.25 |
| मोटर की शक्ति (किलोवाट) | 24/24/5.4 | |
|
घुमावदार तंत्र |
गति (r/min) | 0.6 |
| मोटर की शक्ति (किलोवाट) | 2*37 | |
|
ट्रॉली तंत्र |
गति (m/min) | 40/20 |
| मोटर की शक्ति (किलोवाट) | 3.3/2.2 | |
|
जैकिंग-अप प्रणाली |
गति (m/min) | 0.4 |
| मोटर की शक्ति (किलोवाट) | 5.5 | |
| कुल शक्ति (किलोवाट) | 34.8 | |
PT5515 फ्लैट टॉप टावर क्रेन की विशेषता
1और भी अधिक प्रदर्शन के लिए, क्रेन संचालन के लिए नई संभावनाएं प्रदान करते हैंः समय और स्थान की बचत।
2. कैथहेड या जेब टाई बार के बिना घुमावदार भाग के कारण अंतरिक्ष में आयाम कम हो गया है
3. कम कुल ऊंचाई, कम ऊंचाई पर निर्माण कार्य
4. साइट पर बाधाओं (क्रेन, बिजली लाइनें, केबल, आदि) के ऊपर उड़ान भरने में आसानी।
5. साइटों के विकास के दौरान हवा में जिब कॉन्फ़िगरेशन बदल सकता है

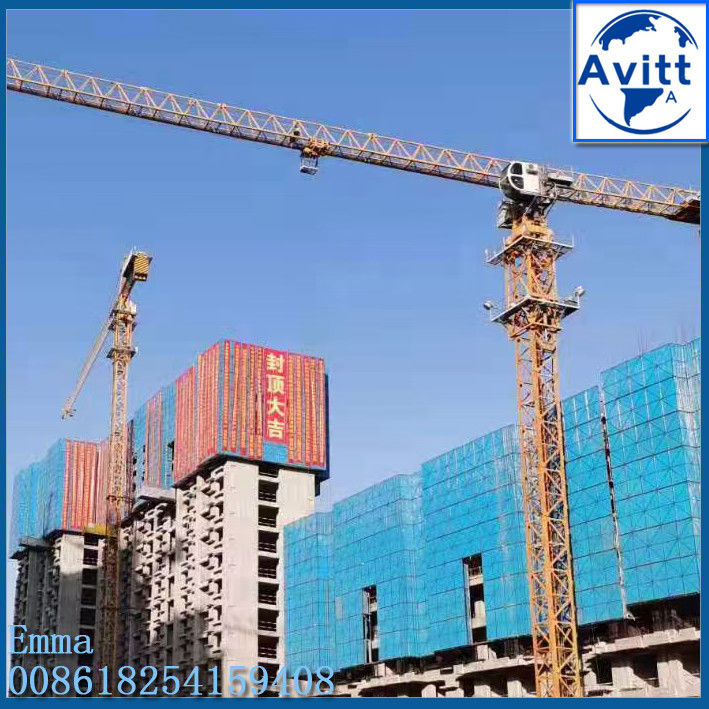

तस्वीरेंPT5515 फ्लैट टॉप टावर क्रेन का
