उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HYCM
प्रमाणन: CE, ISO, GOST, CU-TR
मॉडल संख्या: टीसी3808 छोटा टॉवर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $24600-26600 per set
पैकेजिंग विवरण: नग्न पैकिंग, 3*40'HQ कंटेनर।
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 20 दिनों के भीतर
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: प्रति माह 40 सेट
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
3 टी |
जिब की लंबाई: |
38 मी |
बख्शीश। भार: |
0.8 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.5*1.5*2.2 मी |
मुख्य राग: |
125*10 मिमी |
फाउंडेशन का प्रकार: |
गिट्टी के साथ वेल-फ्रेम, आउटरिगर या बेस |
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
3 टी |
जिब की लंबाई: |
38 मी |
बख्शीश। भार: |
0.8 टी |
बिजली की आपूर्ति: |
380V/50Hz या ग्राहक की आवश्यकताओं के अनुसार |
मस्तूल अनुभाग: |
1.5*1.5*2.2 मी |
मुख्य राग: |
125*10 मिमी |
फाउंडेशन का प्रकार: |
गिट्टी के साथ वेल-फ्रेम, आउटरिगर या बेस |

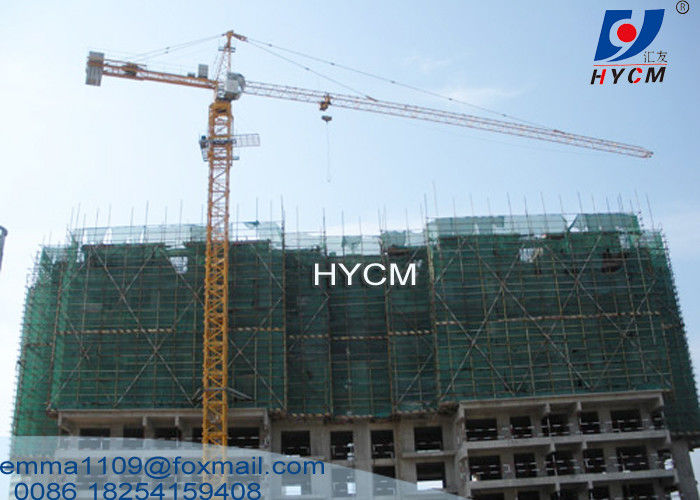

मॉडल TC3808 हैमरहेड टावर क्रेन 3 टन वजन क्षमता बिल्ली के सिर के साथ
तकनीकी विशेषताएं
1) उन्नत तकनीकी मापदंड, अधिकतम त्रिज्या/कार्य लंबाई 38 मीटर है, स्थिर ऊंचाई 29 मीटर है, यह मास्ट सेक्शन और एंकरिंग जोड़कर अधिकतम ऊंचाई 80 मीटर तक पहुंच सकती है।
2) पूरा क्रेन अंतरराष्ट्रीय स्तर पर अच्छी तरह से प्राप्त सुंदर आकार को अपनाता है।
3) क्रेन में उच्च कार्य गति और उत्कृष्ट गति विनियमन प्रदर्शन है।
4) केबिन अच्छी दृष्टि और बड़ी आंतरिक जगह के साथ स्वतंत्र रूप से बाहरी रूप से स्थापित है, इस प्रकार ऑपरेटरों के लिए एक अच्छा कार्य वातावरण प्रदान करता है।
5) टावर क्रेन के विश्वसनीय संचालन को सुनिश्चित करने के लिए सुरक्षा उपकरणों का एक सेट सुसज्जित।
विनिर्देश
| मॉडल | QTZ31.5 (3808) टावर क्रेन | |
| प्रकार | शीर्ष किट / बिल्ली का सिर | |
| कार्यक्षेत्र (मी) | 38 | |
| अधिकतम भार क्षमता (टी) | 3 | |
| टिप लोड (टी) | 0.8 | |
| स्वतंत्र रूप से खड़े होने की ऊंचाई (मी) | 29 | |
| लंगर के साथ ऊंचाई (एम) | 800 | |
| मास्ट सेक्शन आयाम (एम) | 1.5x1.5x2.5, कोण इस्पात 125×10 मिमी | |
|
उठाने का तंत्र |
गति (m/min) | (a=2) 46/23/5 |
| मोटर की शक्ति (किलोवाट) | 15 | |
|
घुमावदार तंत्र |
गति (r/min) | 0.76/0.38 |
| मोटर की शक्ति (किलोवाट) | 3.7 | |
|
ट्रॉली चलाने का तंत्र |
गति (m/min) | 24.6/16.5 |
| मोटर की शक्ति (किलोवाट) | 2.2/1.5 | |
|
जैकिंग-अप प्रणाली |
गति (m/min) | 0.5 |
| मोटर की शक्ति (किलोवाट) | 3 | |
| कुल शक्ति (किलोवाट) | 23.5 | |
| विद्युत आपूर्ति | 380V/50Hz या ग्राहकों की जरूरतों के अनुसार | |
टीतीन तंत्र आगे बढ़ते हैंः
1उठाने की तंत्रः
लिफ्टिंग तंत्र में विद्युत मोटर, ब्रेक व्हील, स्पीड रिड्यूसर, रोलिंग ब्लॉक और लिफ्टिंग हाइट लिमिटर होते हैं।
2घुमावदार तंत्रः
घुमावदार तंत्र दो गति विद्युत मोटर, द्रव युग्मन, विद्युत चुम्बकीय ब्रेक, घुमावदार कोण सीमा, ग्रह घटक, पिनियन और आधार समर्थन से बना है,
3. ट्रॉलीिंग तंत्रः
ट्रॉलीिंग तंत्र दो गति वाले विद्युत मोटर, गति घटक, रोलिंग ब्लॉक और ट्रॉलीिंग लिमिटर से बना है।
