उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HYCM
प्रमाणन: CE, ISO, GOST, CU-TR
मॉडल संख्या: QTZ50(5010) टावर क्रेन
दस्तावेज: उत्पाद पुस्तिका पीडीएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: $33400-34000 per set
पैकेजिंग विवरण: नग्न पैकिंग, 3*40'HQ+1*20'GP कंटेनर।
प्रसव के समय: जमा या मूल एलसी प्राप्त करने के 10 दिन बाद
भुगतान शर्तें: टीटी, एलसी
आपूर्ति की क्षमता: प्रति माह 40 सेट
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
4 टी |
जिब की लंबाई: |
50 मी |
बख्शीश। भार: |
1.0 टी |
बिजली की आपूर्ति: |
380V/50Hz, 220V/60Hz या ग्राहकों की जरूरतों के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मी |
मुख्य राग: |
135*10 मिमी (वर्ग ट्यूब) |
स्थिति: |
१००% नया |
आवेदन: |
इमारतें और परियोजनाएँ |
प्रकार: |
टावर हेड के साथ फिक्स किया गया |
Max. मैक्स। load भार: |
4 टी |
जिब की लंबाई: |
50 मी |
बख्शीश। भार: |
1.0 टी |
बिजली की आपूर्ति: |
380V/50Hz, 220V/60Hz या ग्राहकों की जरूरतों के अनुसार |
मस्तूल अनुभाग: |
1.6*1.6*2.5 मी |
मुख्य राग: |
135*10 मिमी (वर्ग ट्यूब) |

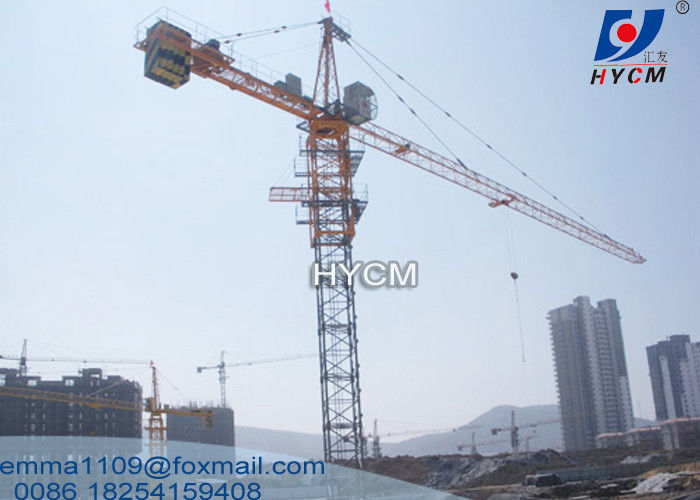

कैट हेड टॉप किट पावर लाइन टॉवर क्रेन qtz50 बिल्डिंग लिफ्ट सुरक्षा उपकरण
हम अपने ग्राहकों को महत्व देते हैं; हम अपने ग्राहकों को महत्व देते हैं
एचवाईसीएम-टावर क्रेन उत्कृष्ट उत्पादों (टावर क्रेन) और उत्तम सेवा पर ध्यान दें
प्रदर्शन मापदंड
अधिकतम जेब लंबाईः 50 मीटर
b. अधिकतम भारोत्तोलन क्षमताः 4 टन
c. जेब टिप पर अधिकतम भारोत्तोलन क्षमताः 1.0t
d. अधिकतम उठाने का क्षणः 500 t.m.
अधिकतम स्वतंत्र रूप से खड़े होने की ऊंचाईः 30 मीटर
लंगरबद्ध क्रेन की अधिकतम कार्य ऊंचाईः 120 मीटर
टावर क्रेन के प्रकारः बाहरी पक्ष चढ़ाई प्रकार के साथ स्थिर / आंतरिक चढ़ाई प्रकार और मोबाइल प्रकार
विनिर्देश
| मॉडल | QTZ50 (5010) टावर क्रेन | |
| प्रकार | टॉपकिट / कैट हेड | |
| कार्यक्षेत्र (मी) | 50 | |
| अधिकतम भार क्षमता (टी) | 4 | |
| टिप लोड (टी) | 1.0 | |
| स्वतंत्र रूप से खड़े होने की ऊंचाई (मी) | 29 | |
| लंगर के साथ ऊंचाई (एम) | 120 | |
| मास्ट सेक्शन आयाम (एम) | 1.6×1.6×2.5, वर्ग 135×10 मिमी | |
उठाने का तंत्र | गति (m/min) | (a=2) 64.15/32.57/7.0 |
| मोटर की शक्ति (किलोवाट) | 15/4 | |
घुमावदार तंत्र | गति (r/min) | 0.70/0.35 |
| मोटर की शक्ति (किलोवाट) | 3.7 | |
ट्रॉली चलाने का तंत्र | गति (m/min) | 38.6/25.2 |
| मोटर की शक्ति (किलोवाट) | 2.2/1.5 | |
जैकिंग-अप प्रणाली | गति (m/min) | 0.4 |
| मोटर की शक्ति (किलोवाट) | 4 | |
| कुल शक्ति (किलोवाट) | 24.9 | |
| विद्युत आपूर्ति | 380V/50Hz या ग्राहकों की जरूरतों के अनुसार | |
कुछ भाग
1बाहरी चढ़ाई टॉवर क्रेन को कंक्रीट के आधार पर जमीन पर तय किया गया है।
2इसके बाद आधार को मस्तूल से जोड़ा जाता है जिससे क्रेन की ऊंचाई होती है।
3इसके अलावा मास्ट को स्लीविंग यूनिट से जोड़ा जाता है जिससे क्रेन घूम सकती है।
4घुमावदार इकाई के ऊपर तीन मुख्य भाग होते हैं जो हैंः लंबा क्षैतिज जिब, छोटा काउंटर-जिब और टॉवर हेड।
5. लंबी क्षैतिज जेब क्रेन का वह भाग है जो भार ले जाता है।
6काउंटर-जिब एक काउंटरवेट ले जाता है, जो आमतौर पर कंक्रीट के ब्लॉकों से बना होता है, जबकि जिब क्रेन के केंद्र से और उसके केंद्र से लोड को निलंबित करता है।
7क्रेन ऑपरेटर या तो टावर के शीर्ष पर एक कैब में बैठता है या ग्राउंड से रेडियो रिमोट कंट्रोल द्वारा क्रेन को नियंत्रित करता है।पहले मामले में ऑपरेटर के केबिन सबसे आम तौर पर टावर के शीर्ष पर स्थित है टर्नटेबल से जुड़ा, लेकिन इसे जेब पर या टावर के नीचे आंशिक रूप से लगाया जा सकता है।
8लिफ्टिंग हुक को क्रेन ऑपरेटर द्वारा इलेक्ट्रिक मोटर्स का उपयोग करके चलाने के लिए किया जाता है।
9हुक उस भार को उठाने के लिए लंबी क्षैतिज बांह पर स्थित होता है जिसमें इसका मोटर भी होता है।
